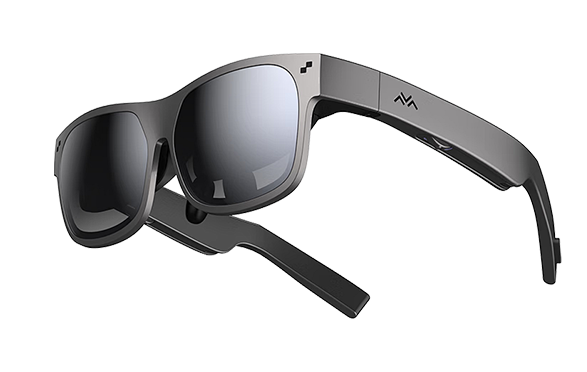

智能音频眼镜

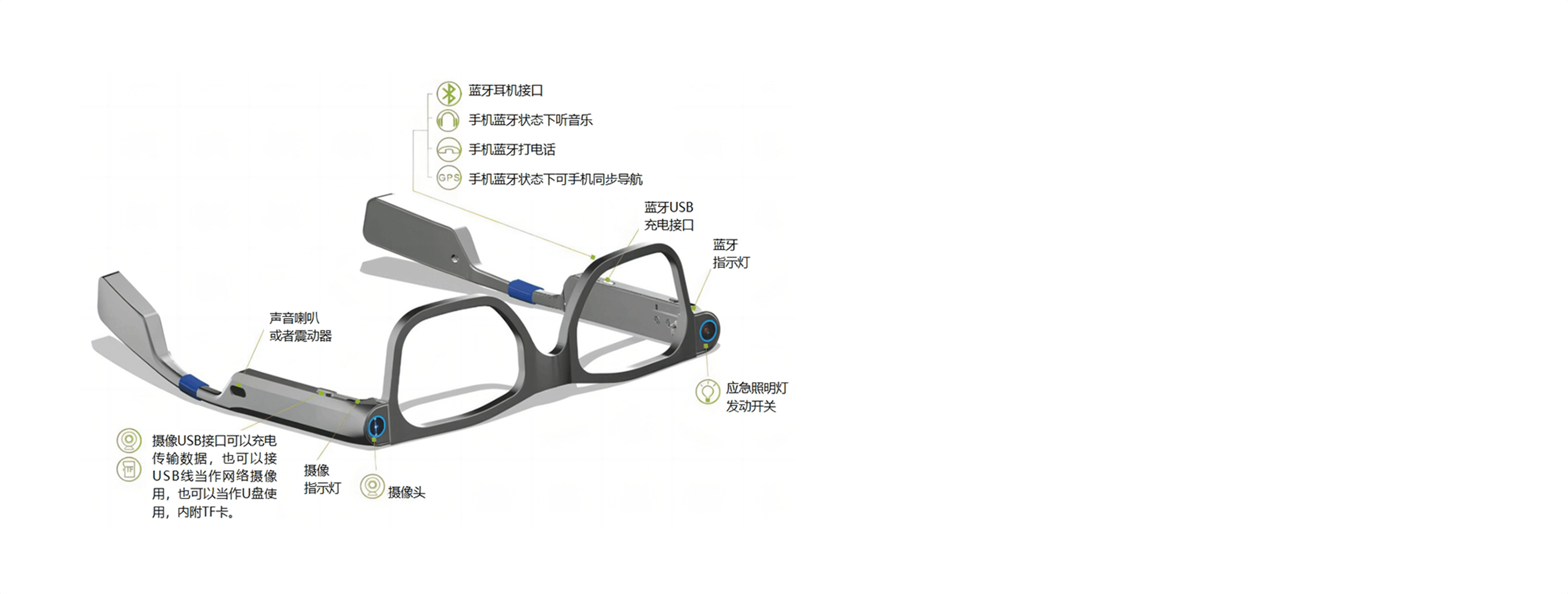

智能音频眼镜由一节锂电池、充电管理、蓝牙主控、触摸、PA、喇叭、镜框、镜片等组成。内部原理框架如下图所示。手机或电脑通过蓝牙传输协议进行信息传输到蓝牙主控，蓝牙主控把信息转换成I2S信号，再通过DAC转成模拟音频信号，输出到PA进功率放大来推动喇叭。喇叭将电信号转换为声音，声音再经过箱体、振膜共振来增强声音。
internal framework
Supporting chip recommendation
| 类型 | Model | Encapsulation |
|---|---|---|
| Boost LED | TCS3454 | SOT23-5 |
| OVP | TCS9232C | SOT23-6 |
| TCS9221X系列 | SOT23-3 | |
| 充电 | TCS6126 | SOT23-5 |
| 锂电保护 | TCS9333B | SOT23/SOT23-5 |
| TCS9042 | DFN4-1*1 | |
| Touch | TCS9141B | SOT23-6、DFN2*2-6L、DFN1*1-4L |
| TCT1002 | SOT23-6、DFN2*2-6L、DFN1*1-4L | |
| 音频功放(AB类) | TCS7190 | DFN2x2-8/MSOP-8 |
| 音频功放IC(D类) | TCS7193 | TMSOP-8 |
| TCS7191D | MSOP-8 | |
| XA7191DB | DFN2*2-8 |
Amplifier products
| Model | Encapsulation | Aisle | Working voltage | Category | Feature description |
|---|---|---|---|---|---|
| TCS9141B | S0T23-6、DFN2*2-6L | Single | 2-5.5V | 触摸芯片 | NMOS输出，单键触摸芯片 |
| TCT1002 | SOT23-5DFN2*2-6 | Single | 2.4-5.5V | 触摸芯片 | CMOS输出，单键触摸芯片 |
| TCS9232C | SOT23-6 | Single | 3-30V | 过压保护芯片 | 30V过压保护芯片，OVP电压可调 |
| TCS7190 | MSOP8 | Single | 2.5-5.5V | Class AB differential input | 5V/8Ω=1W，电平控制高开低关 |
| TCS7193 | TMSOP8 | Single | 2.5-5V | D类单端输入 | 5V/8Ω=1.2W，电平控制高开低关,低功耗5MA |
| TCS7191D | DFN2*2-8 | Single | 2.5-5V | AB/D类单端输入 | 5V/8Ω=1.2W，电平控制高开低关,低功耗4MA |
| TCS7191DB | DFN2*2-8 | Single | 2.5-7V | D类单端输入 | 5V/8Ω=1.4W，5V/40=2.3W,电平控制高开低关 |
| TCS6126 | SOT23-5 | 4.2-6.5V | 线性充电 | 500MA线性锂电池充电管理 | |
| TCS3454 | SOT23-5 | 2.5-5.5V | 升压LED驱动芯片 | 可输出30V 升压驱动芯片 |
