Product Description

TCS6305是 PWM 降压模式三节锂电池充电管理集成电路，独立对三节锂电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。
TCS6305 具有恒流和恒压充电模式，非常适合锂电池的充电。在恒压充电模式，TCS6305将电池电压调制在 12.6V，精度为士1%:在恒流充电模式，充电电流通过一个外部电阻设置。
对于深度放电的锂电池，当电池电压低于8.4V时,TCS6305用所设置的恒流充电电流的15%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电结束。在充电结束状态，如果电池电压下降到12V时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，TCS6305自动进入睡眠模式。

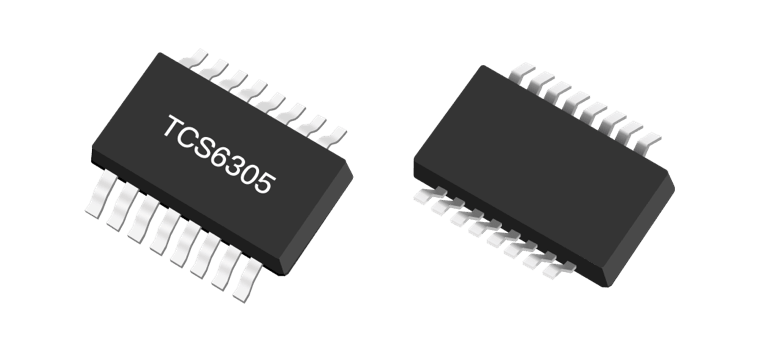

其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。TCS6305 采用 16 管脚 TSSOP 封装。
