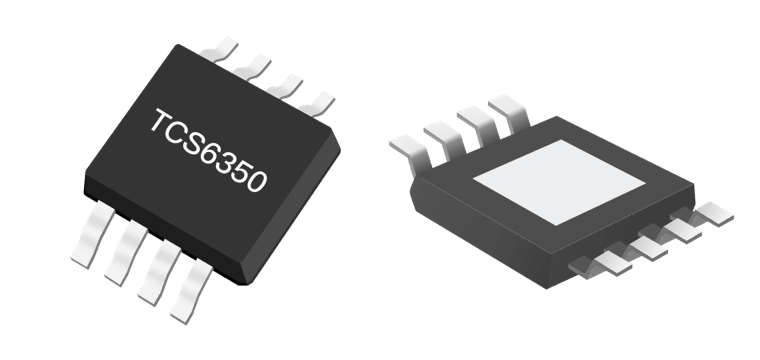

主要特点

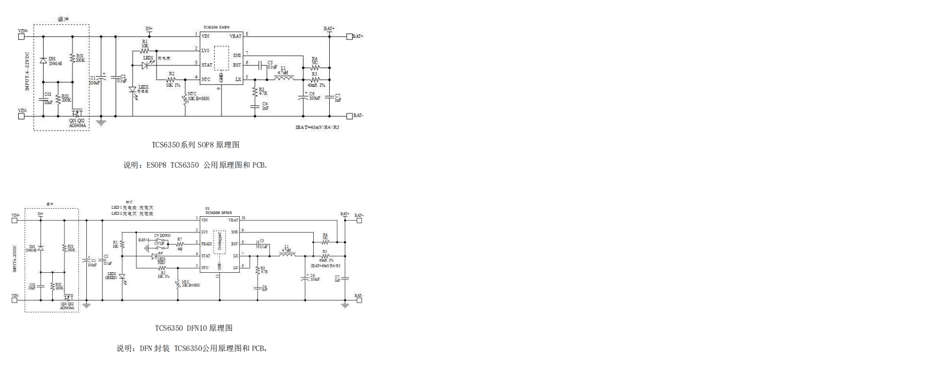

• 输入电压达到 12V 时，需加缓冲电路；
• 输入电容 C2 推荐使用使用高频低阻电解电容；
• C1,C2 单点过电容，且尽量靠近芯片；参考 PCB Layout 注意事项；
• C4,R3：吸收回路,整改 EMC 可适当调节 RC 值；
• PIN1 VIN 输入需要放置一个 0.1uF 贴片电容；
• PIN2 LV5 为内部稳压引出脚，给 STAT 或 NTC 脚供电，电流限值 5mA；
• PIN3 STAT 为开漏设计，充电高电平，充饱转低电平。需上拉电阻，MCU 内部无上拉就需要外加；
• PIN4 NTC ：NTC 热敏电阻 10K B=3950,无需 NTC 功能时可以悬空或接地。
• PIN5 SW：PWM 输出脚，输出电流达到 3.5A 或以上，建议对地增加肖特基二极管，
• 芯片的开关频率约 500kHz，推荐使用 4.7uH 电感，不建议使用 1uH 电感；
• PIN6 BST ：自举电容脚，推荐使用 0.1uF；
• PIN7 和 PIN8 ：检测电压和电流，需分别单点接到 R4 两端。
• DFN 封装 FBADJ 脚可以调整截止电压，通过电阻接到地为提高截止电压，通过电阻接到 VBAT 电池正极降低截止电压。
