产品描述

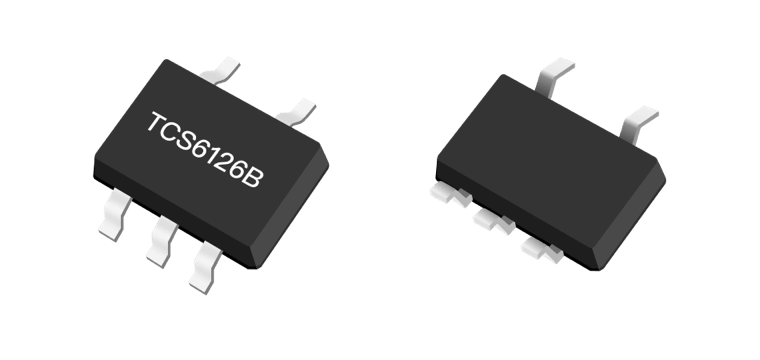

TCS6126B是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。更值得一提的是， 专门设计适用于USB的供电规格。

得益于内部的 MOSFET 结构，在应用上不需要外部电阻和阻塞二极管。在高能量运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。充电电压被限定在 4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的 1/10时， 就会自动结束充电过程。当输入端（插头或 USB提供电源）拔掉后，TCS6126B自动进入低电流状态，电池漏电流将降到 2µA 以下。TCS6126B 还可被设置于停止工作状态，使电源供电电流降到 25µA。

TCS6126B采用独特的内部专利结构确保了电池接反时芯片自动进入保护状态，确保 IC 不被击穿导致电池自放电引起事故。同时确保 TCS6126B 的 ESD 能力达到 7KV(HBM)。其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志。
