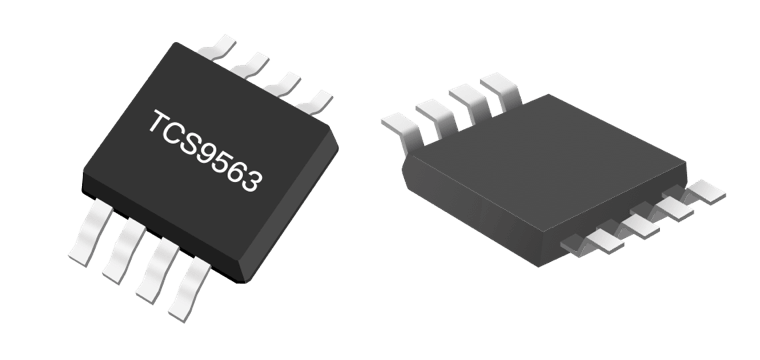

TCS9563
带P℃ 接口的实时时钟/日历芯片
产品描述
TCS9563是低功耗 CMOS 实时时钟/日历芯片，它内置一个包括世纪、年月日时分秒的计时器，在电路中起到钟表的作用。系统可以设置和读取 TCS9563中存放的当前时间，从而对数据进行相应处理(例如计费、显示、记录等)。它通过先进的 PC 总线接口与系统之间串行传送数据，最大限度减少了电路板上的布线数目，非常适合于复杂系统。TCS9563可应用于移动电话等通讯产品、便携仪器、电信计费、考勒机、电脑主板、微机外设……等等一切与计时有关的电子产品中。
主要特点
- 宽工作电压范围:1.0~5.5V
- 低休眠电流典型值为0.25uA(VDD-3.0V，Tmb25℃)
- 具有世纪标志，可工作于 1900-2099年(年份与世纪相关，主要用于计算闰年时二月的天数)
- 最高频率达 400kHz 的 I℃总线接口(Vpp=1.8~5.5V 时);读地址为 0A3H，写地址为 0A2H
- 频率可编程的时钟输出(32.768kHz/1024Hz/32Hz/1Hz 可选)
- 内含报警和定时器
- 低电压检测功能和加电复位失效功能
- 中断引脚开漏输出
- 四种封装形式:DIP8、SOP8、TSSOP8、MSOP8
- 与 Philips PCF8563 完全兼容

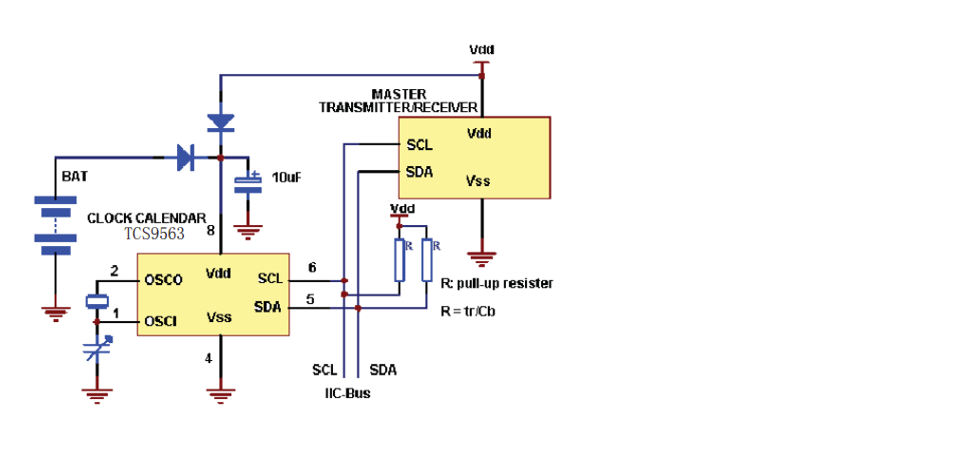

典型应用图
订购资讯
| 芯片型号 | 封装类型 | 标记信息 | 数量/盘 |
|---|---|---|---|
| TCS9563_HS | SOP-8 | 9563T | 2500/盘 |
