汤诚科技新品发布｜8μVRMS超低底噪，410mW单声道高性能音频驱动芯片XA8010

XA8010介绍

XA8010是一款支持差分输入，支持大动态输入信号 410mW单声道高性能音频驱动芯片，专为电路板空间有限的便携设备而设计。XA8010采用单端模式输出，其直驱模式结构单电源供电时能够产生以地为参考的输出，从而省去了大尺寸的隔直电容，既节省了成本和电路板空间，也降低了元件的高度。XA8010 可向16Ω负载提供高达410mW输出功率，THD+N仅为0.006%。217Hz时具有86dB的高电源抑制比(允许该器件工作在嘈杂的数字电源，无需额外的线性稳压器件)。精巧的咔嗒声抑制电路消除了启动与关断过程中的可闻噪声。低功耗关断控制，可以在混听模式有效的节省能源。

负电源向其它电路供电

XA8010的另一个优点是由内部产生负电源电压(PVSS)，该电压提供以地为参考的输出电平。PVSS能够为其它器件供电，不过从PVSS吸取的电流限制在5mA以内，超过这个限制，会影响耳机驱动器的工作。典型应用中可以为LCD模块的对比度调节提供负电源。PVSS与PVDD基本上成比例变化，但不是稳压输出。当从PVSS向其它器件供电时，必须考虑电荷泵的输出阻抗。典型工作特性中给出了电荷泵的输出阻抗图，为获得最佳结果，最好采用1μF电荷泵电容。

XA8010 工作电压范围在2.5~5.5V，待机时仅消耗2.5mA电源电流，具有短路保护与热过载保护。XA8010 封装形式为DFN2X2_10L，其额定的工作温度范围为-40℃至85℃。

特性：

• 工作电压范围：2.5~5.5V
• 差分输入，支持大动态输入信号
• 单端直驱输出，避免了输出电容造成的低频响应损失
• 输出功率

     RL=16Ω

     PVDD=5V: PO=410mW

     PVDD=3.6V: PO=200mW

     RL=32Ω

     PVDD=5V: PO=300mW

     PVDD=3.6V: PO=150mW

• THD+N:0.006%
• 高PSRR(217Hz时为86dB)
• 8μVrms超低噪声
• 精巧的咔嗒声抑制电路
• 低静态电流 (2.5 mA)
• 关断控制
• 短路保护与热过载保护
• 符合Rohs标准的无铅封装

应用

手机应用
耳机应用（OWS、TWS、头戴式耳机）
带耳机输出的音响
大系统带耳机接口的音频输出
笔记本电脑、平板电脑

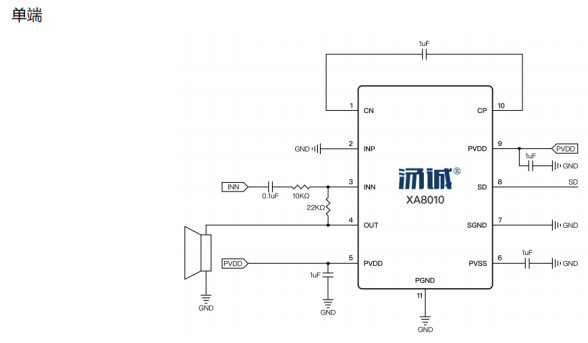

单端典型应用图

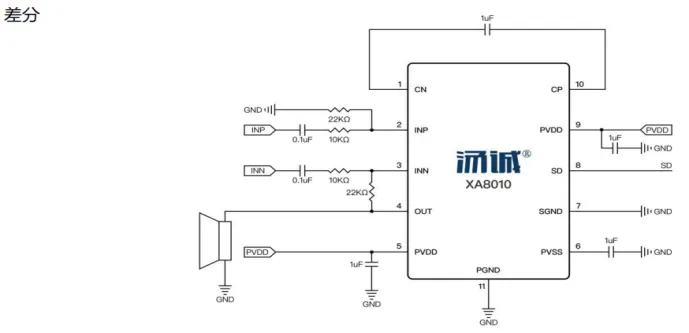

差分典型应用图

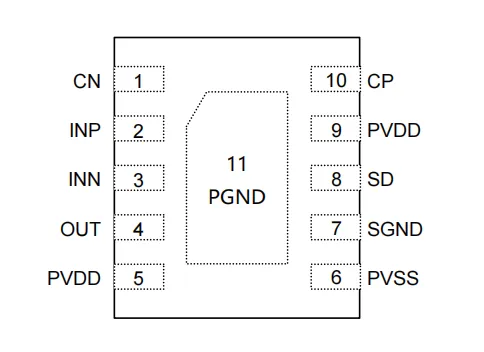

XA8010封装图

XA8010采用DFN2X2_10L小封装，有效减少PCB板表面应用面积。
